Bên cạnh các thiết bị khác như động cơ, tủ điều khiển thì rail dẫn hướng thang máy là một thiết bị rất quan trọng đối với chất lượng vận hành của một bộ thang máy. Bài viết dưới đây, Thang máy Taza sẽ chia sẻ cụ thể hơn về cấu tạo và yêu cầu kỹ thuật dành cho rail thang máy.
I. Rail dẫn hướng thang máy là gì?
Rail dẫn hướng hay còn gọi là ray thang máy được lắp đặt dọc theo giếng thang. Có nhiệm vụ dẫn hướng cho cabin và đối trọng chuyển động dọc theo hố thang. Đảm bảo cho đối trọng và cabin thang máy không bị dịch chuyển theo phương ngang. Giữ cho thang máy luôn vận hành ổn định, êm ái.
II. Cấu tạo của rail dẫn hướng thang máy

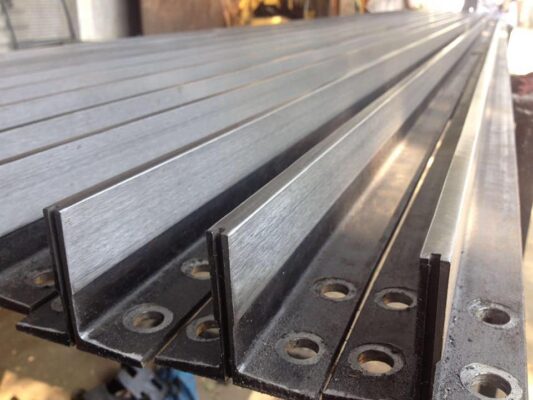

Hai loại rail được sử dụng nhiều hiện nay là rail thép đúc và tôn uốn.
-
- Rail đúc: Loại rail này được tạo ra bằng cách nung chất dẫn nóng chảy và đổ vào khuôn đúc đã cấu tạo sẵn. Sau khi đã đổ khuôn xong những thanh rail này sẽ được gia công thêm lần nữa. Các chốt nối hay các phần liên quan khác được xử lý bằng máy mài, tiện hay máy phay.
- Rail tôn cuốn: Rail tôn cuốn thường được sản xuất từ những lá thép cán bằng máy. Tạo thành những đường ray theo số liệu chuyên dụng có sẵn.
Chiều dài
Rail thang máy thường có độ dài là 5m/cây. Một dàn rail hoàn chỉnh của một bộ thang máy sẽ được lắp ghép từ nhiều thanh khác nhau bằng bass nốt rail.
Rail dẫn hướng được bắt cố định, chắc chắn vào tường gạch, dầm bê tông hay khung thép bằng hệ thống bulong, bass bracket.
Rail dẫn hướng được sử dụng trong thang máy gia đình là loại nào?
Nếu Quý khách tham khảo thông số kỹ thuật thang máy thì có thể thấy các thuật ngữ, ký hiệu như T50, T78, T89, T114 ở phần rail.
Vậy ý nghĩa của những con số đó là gì?
-
- Chữ T: thể hiện mặt cắt ngang của thanh rail có hình chữ T
- Các con số chính là chiều rộng của lưng rail
Rail T78 là loại rail thường được sử dụng thang máy gia đình. Thường có tải trọng từ 350 – 650kg. Loại rail T78 được cấu tạo từ thép 8k với độ dài khoảng 10mm, cao 56mm, rộng 78mm và dày 9mm.
Với dòng thang máy tải trọng lớn hơn từ 650kg trở lên thường sử dụng rail T89. Loại rail này được có chiều dài to bản lưng 89mm. Độ dày sóng giữa 17mm và độ dày ngang 10mm.
Một bộ thang máy gồm có mấy dàn rail
Dòng thang máy gia đình hoặc các loại thang tải khách thông thường thì sẽ có hai dàn rail dẫn hướng:
-
- Rail dẫn hướng cabin
- Rail dẫn hướng đối trọng
Một số loại thang máy homelift, không có đối trọng thì chỉ có rail cabin.
Các cách bố trí rail thang máy
Tuỳ vào từng loại thang, kích thước hố thang sẽ có cách bố trí rail dẫn hướng khác nhau. Dưới đây là các cách thiết kế, lắp đặt rail.
Vị trí lắp rail với thang máy đối trọng sau
Vị trí lắp rail với thang máy đối trọng hông cửa cân tim
>>> Thang máy kính

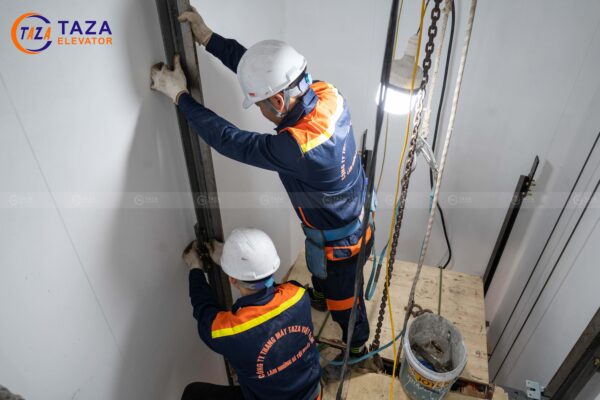

III. Cách lắp đặt Rail thang máy
Bước 1:
Vị trí tạm thời của bass cố định chì tại chân rail được thể hiện như hình dưới:
Chú ý: Cần phải đo đạc kích thước và căn chỉnh chính xác vị trí của bass cố định dây chì tại chân rail. Không được cố định bát xuống sàn bằng Philip.
Bước 2:
Đưa 4 rail vào pit hố
Bước 3:
(1) Vị trí của máng nhớt được lắp đặt như hình dưới:
(2) Lắp đặt bracket cho rail chân dựa vào bản vẽ và vị trí các dây chì.
(3) Đặt rail chân lên máng nhớt. Chèn shim (độ dày: 1mm) vào giữa bát cố định chì tại chân rail và lưng rail. Sau đó cố định chúng bằng kẹp cóc.
(4) Cố định tạm bracket cho đầu trên của rail chân bằng cảo chữ C như hình.
Bước 4:
Lắp đặt kim canh rail ở gần bracket phía trên để điều chỉnh bracket. Sau đó cố định tạm thời bracket bằng cảo chữ C
Bước 5:
(1) Lắp đặt kim canh rail phía dưới gần chân rail. Canh chỉnh vị trí của bát cố định chì.
(2) Trước khi tháo kim canh rail, cố định bát cố định chì bằng Philip hóa chất M12
Bước 6:
(1) Lắp đặt kim canh rail gần bracket phía trên và điều chỉnh vị trí của bracket. Sau đó hàn cố định bracket.
(2) Nếu rail chân được cố định bằng 2 bracket thì phải canh chỉnh chính xác vị trí của 2 bracket trước khi tiến hành hàn cố định.
IV. Những yêu cầu kỹ thuật của rail thang máy
Rail dẫn hướng giống như một con đường, cabin giống như xe chạy trên con đường đó. Vì vẩy để thang máy vận hành êm ái, không rung, không lắc đội ngũ kỹ thuật Thang máy Taza phải lắp đặt rail chắc chắn. Đảm bảo các yêu cầu kỹ thuật như:
-
- Chất lượng bề mặt rail phẳng, thẳng, 2 đầu rail ko có các vết dị dạng bất thường
- Các đầu mối nối rail chuẩn, không ghồ ghề
- Rail phải được lắp đặt thẳng tuyệt đối
